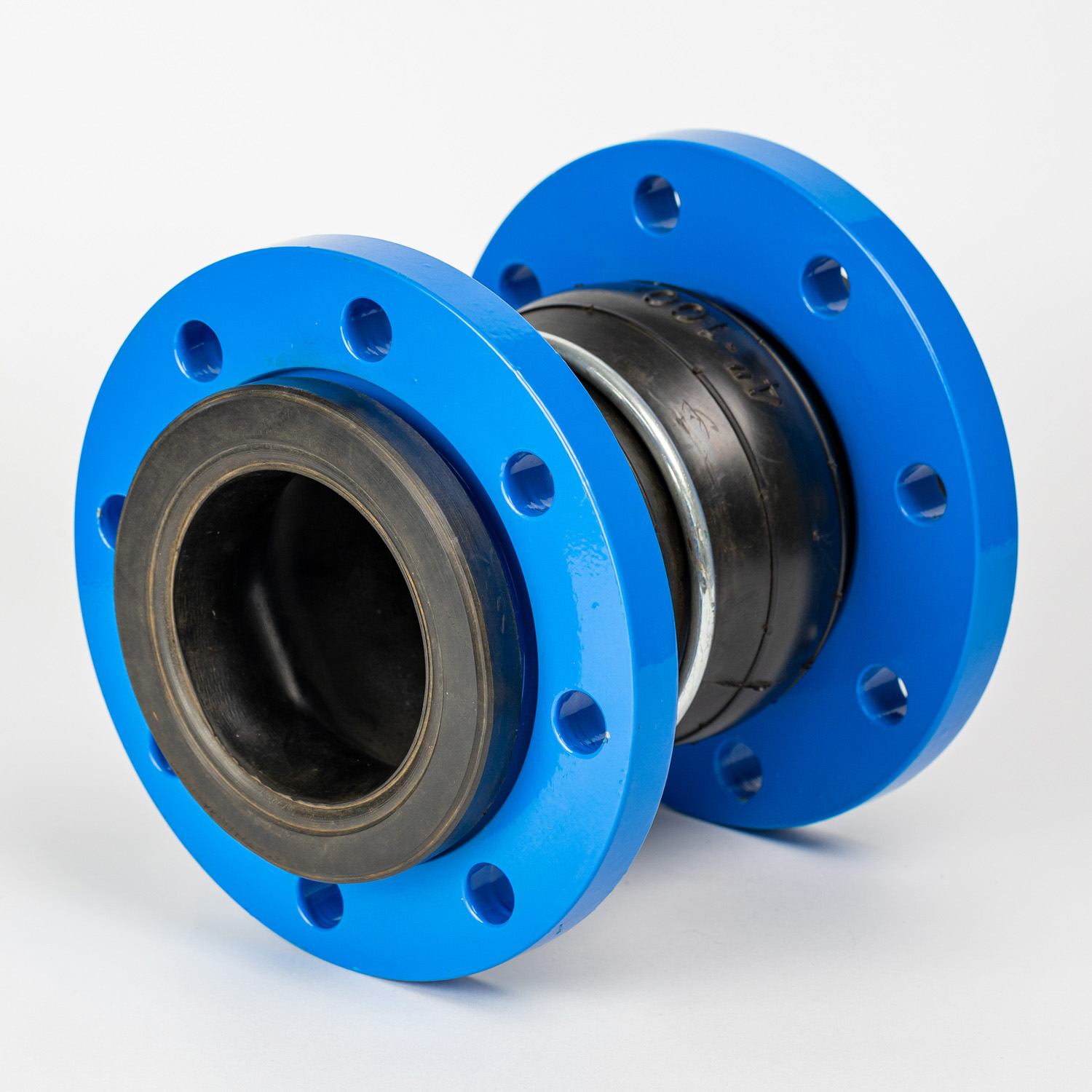

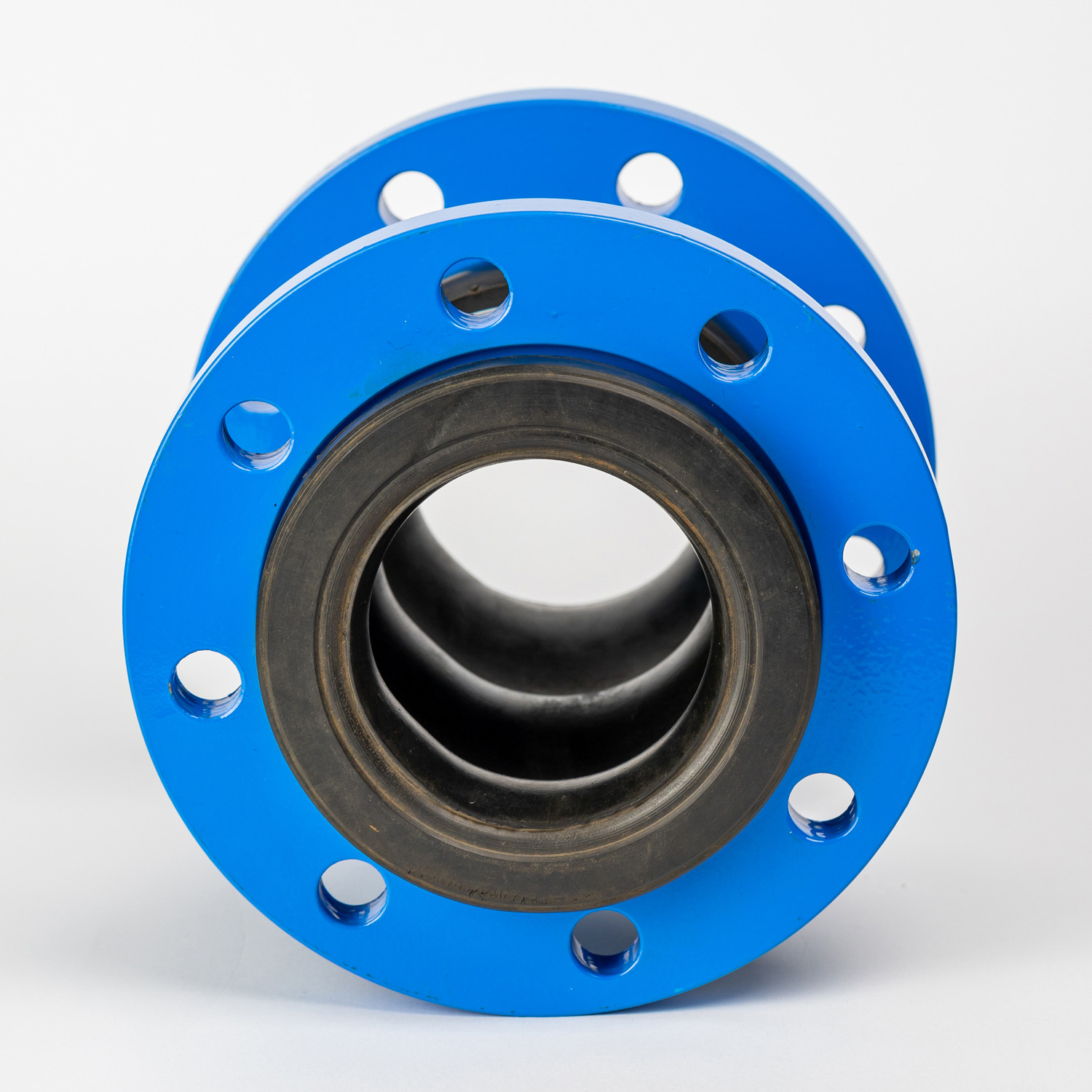

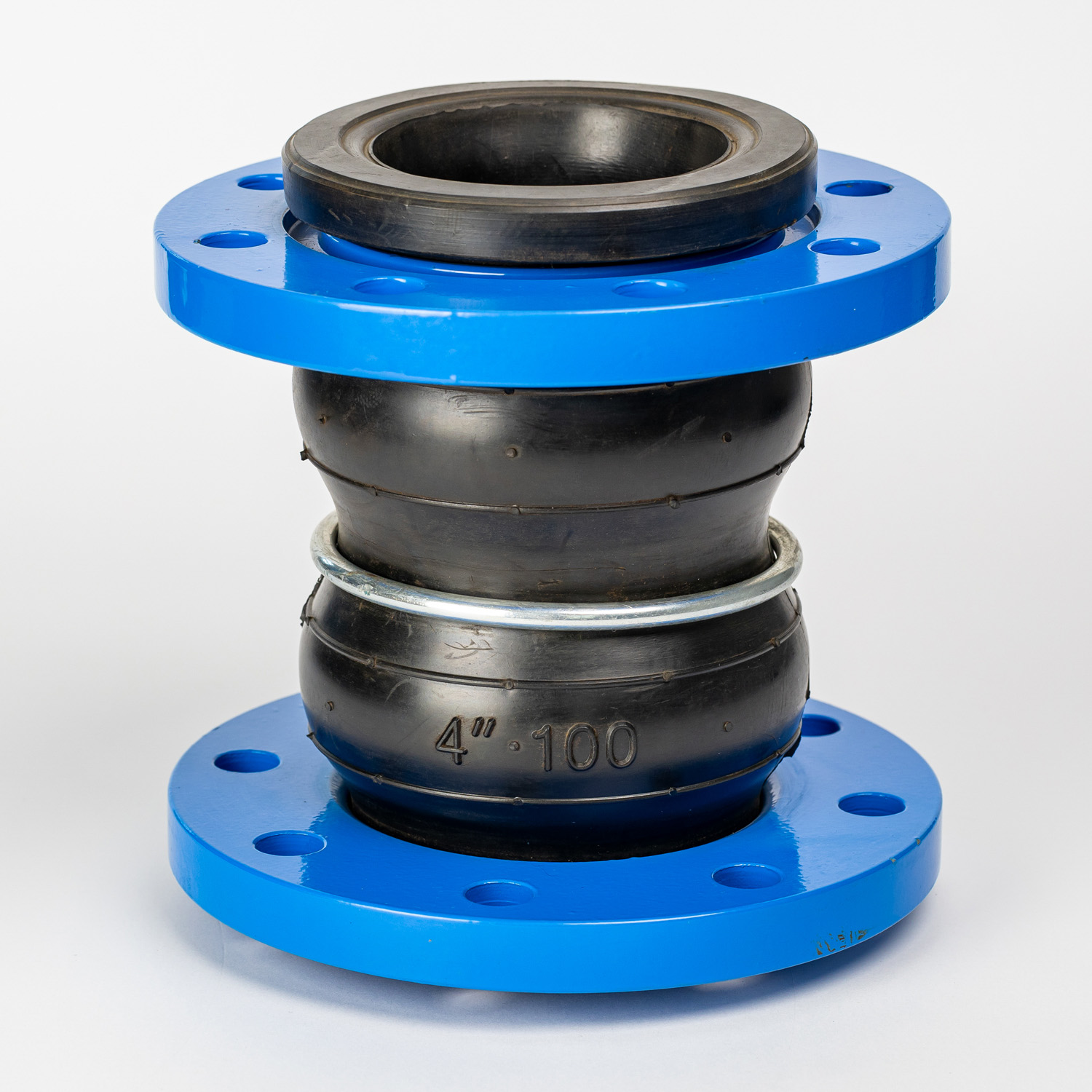

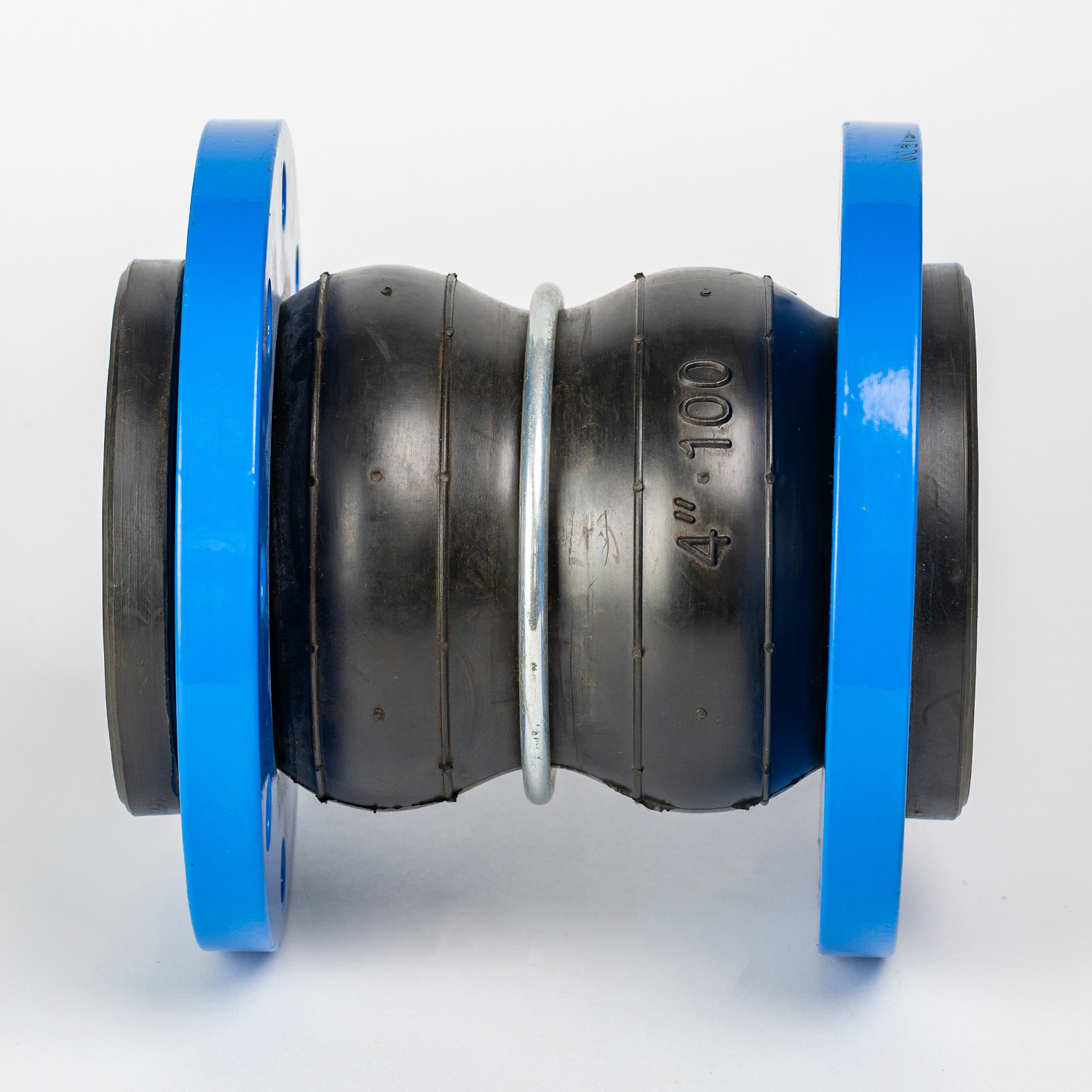

NBR 이중 구 고무 확장 조인트 Ansi 이중 구 고무 확장 조인트
사이즈
DN40~DN600
압력
PN6~PN40
온도
-15 ~ 80℃
플랜지 표준
DIN, ANSI, JIS 등
플랜지의 재질
스테인리스 스틸 304, 316, 321 등
고무의 재질
NR, NBR, CR, EPDM, PTFE 등
개요
NBR 고무를 사용한 이중 구형 고무 팽창 조인트는 금속 플랜지 또는 코어로 연결된 두 개의 구형 고무 벨로우즈로 구성됩니다. 벨로우즈는 우수한 내유성 및 내연료성으로 잘 알려진 고품질 NBR 고무로 제작되었으며, 적당한 온도와 압력을 견딜 수 있습니다. 금속 플랜지 또는 코어는 구조적 지지력을 제공하고 배관 시스템과의 안정적인 연결을 보장합니다.
| 공칭 직경 （mm） | 축 방향 변위（mm） | 길이（mm） | 수평 변위 （mm） | 각도 편향(a1+a2)° | ||
| mm | 인치 | 연장 | 압축 | |||
| 40 | 1.5 | 10 | 20 | 165 | 20 | 30° |
| 50 | 2 | 10 | 20 | 165 | 20 | 30° |
| 65 | 2.5 | 10 | 20 | 175 | 20 | 30° |
| 80 | 3 | 10 | 20 | 175 | 20 | 30° |
| 100 | 4 | 15 | 30 | 225 | 25 | 30° |
| 125 | 5 | 15 | 30 | 225 | 25 | 30° |
| 150 | 6 | 15 | 30 | 225 | 25 | 30° |
| 200 | 8 | 20 | 40 | 325 | 30 | 30° |
| 250 | 10 | 20 | 40 | 325 | 30 | 30° |
| 300 | 12 | 20 | 40 | 325 | 30 | 30° |
| 350 | 14 | 20 | 40 | 325 | 30 | 30° |
| 400 | 16 | 20 | 40 | 340-400 | 30 | 30° |
| 450 | 18 | 25 | 45 | 340-400 | 30 | 30° |
| 500 | 20 | 25 | 45 | 340-400 | 30 | 30° |
| 600 | 24 | 25 | 45 | 340-400 | 30 | 30° |
