편심 고무 커플링
偏心橡胶耦合器

편심 고무 커플링 확장 조인트 감소

사이즈
DN25~DN500
압력
PN6~PN25
온도
-15 ~ 80℃
플랜지 표준
DIN, ANSI, JIS 등
플랜지의 재질
스테인리스 스틸 304, 316, 321 등
고무의 재질
NR, NBR, CR, EPDM, PTFE 등

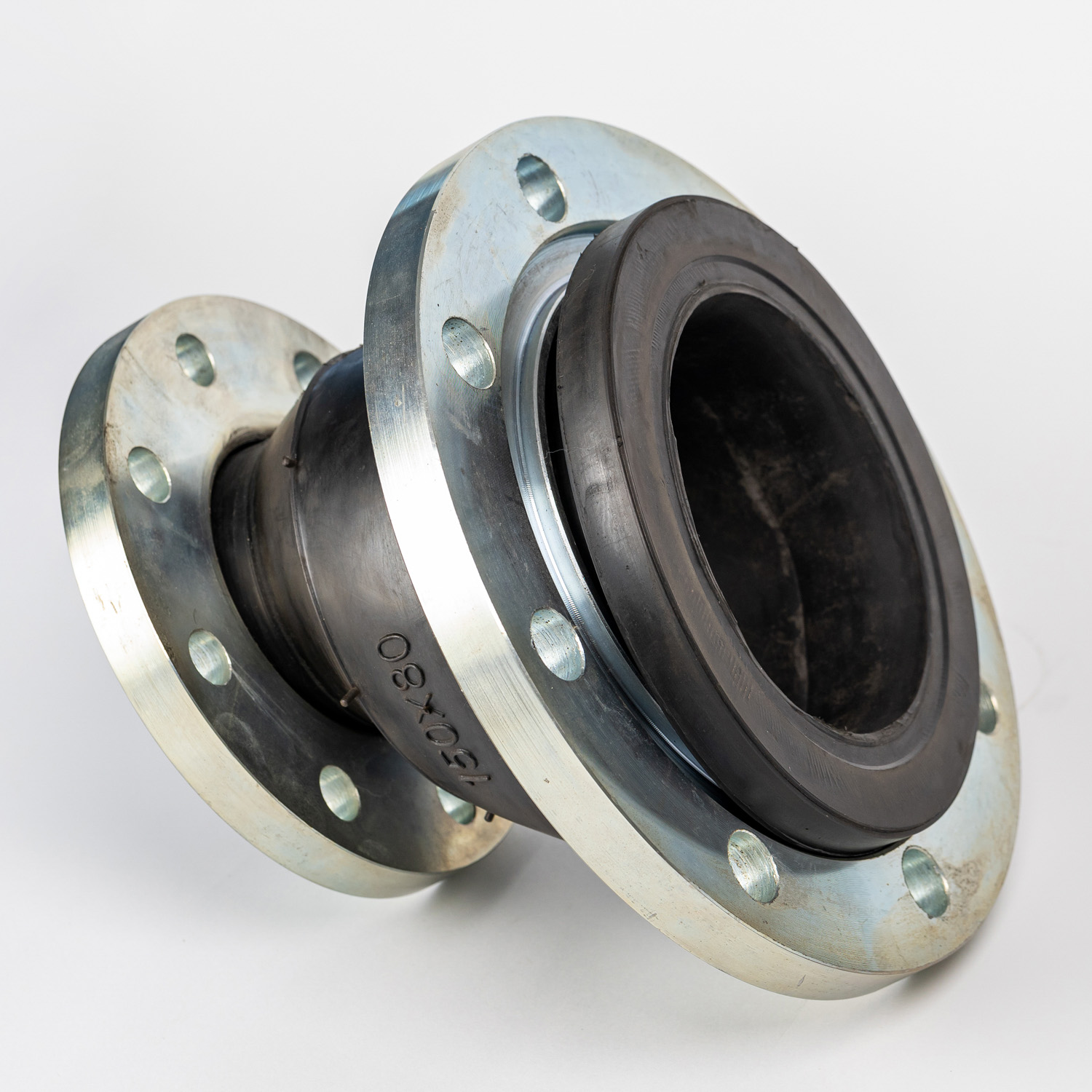

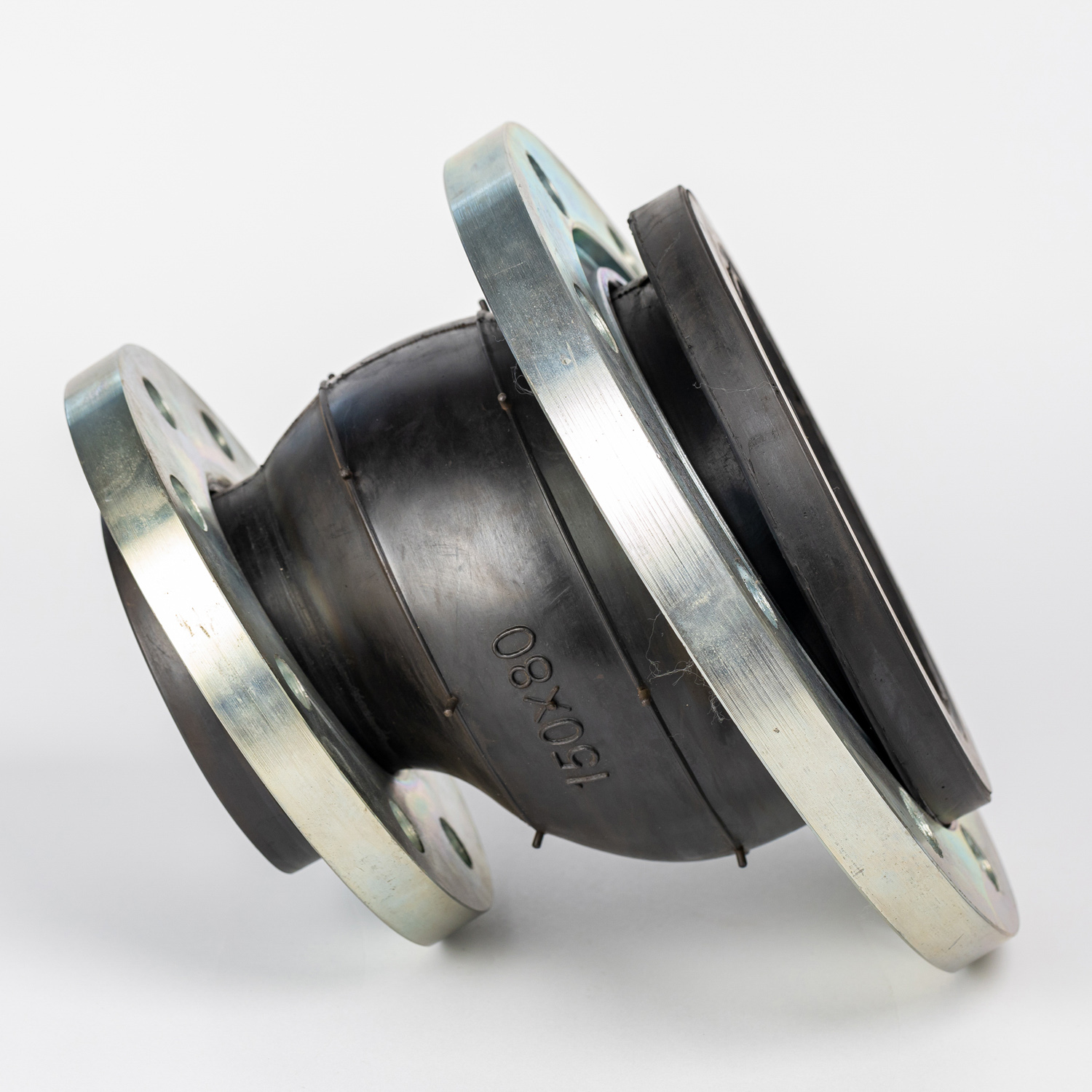

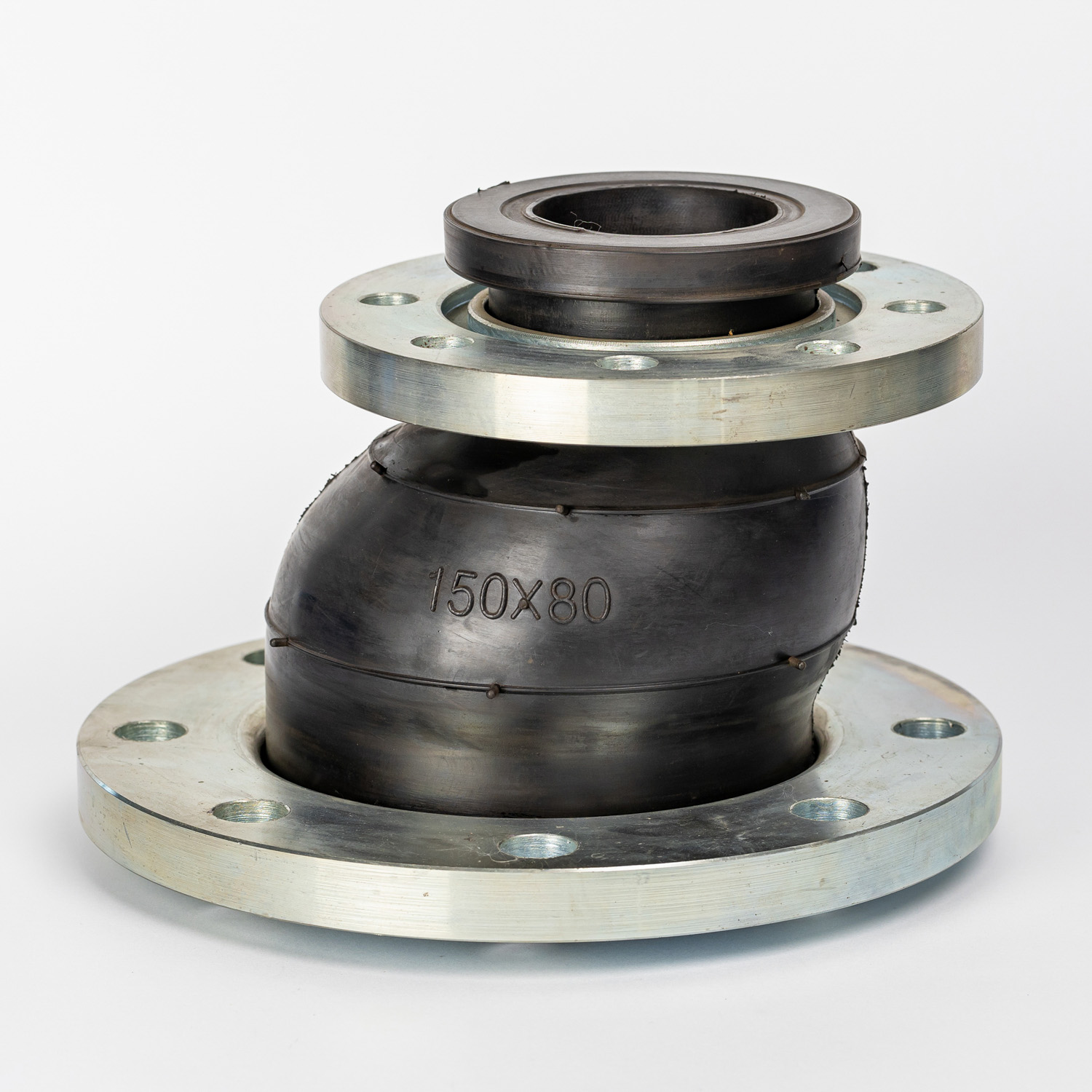

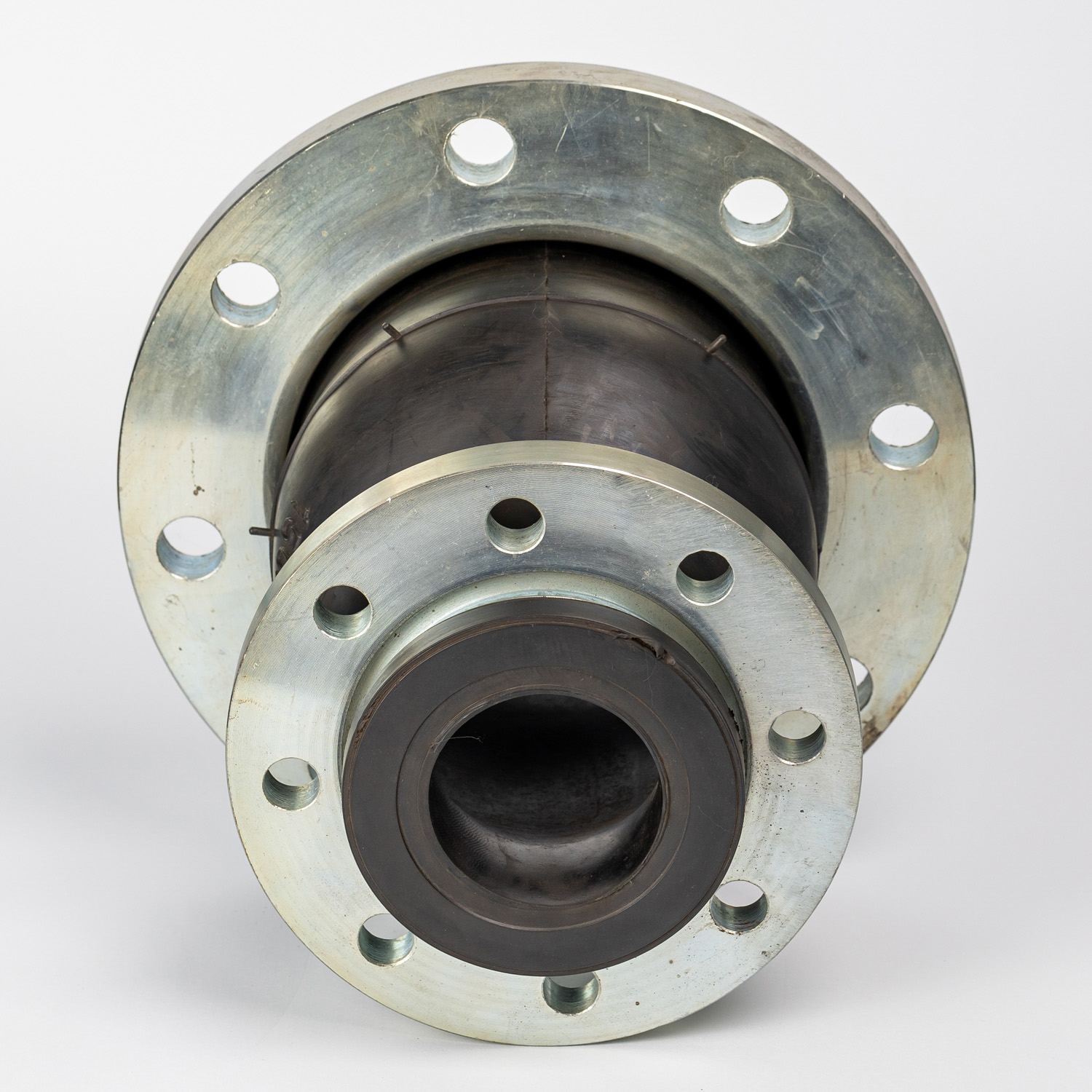

Eccentric rubber coupling
偏心橡胶耦合器
Eccentric rubber coupling
Eccentric rubber coupling

개요

유연 고무 조인트는 화학 산업, 건설, 급수, 하수 배수, 석유, 경공업 및 중공업, 위생, 배관, 전기 및 기타 기초 공학 분야에서 널리 사용됩니다.
저희가 개발한 내부 이음매 없는 고압 고무 조인트는 고온, 산, 알칼리 및 내유성 파이프라인에서 부식성 매체가 고무 조인트 내벽을 부식시키는 것을 방지하여 사용 수명을 연장합니다. 또한, 플랜지 비평행도를 제한하여 구조 소음 전달을 줄일 수 있습니다.
유연 고무 조인트는 직물 강화 및 금속 플랜지 느슨한 조인트로 구성됩니다.
구조가 작고 가벼우며, 유연성이 뛰어나고 설치가 간편하며, 수명이 길다는 장점이 있습니다.
공칭 직경 （mm） 길이L(mm) 축 방향 변위 (mm) 수평 변위(mm) 각도 편향(a1+a2)°
확대 압축
40×25 115 7 12 10 10
40×32 125 7 12 10 10
50×40 180 7 12 10 10
65×40 180 7 12 10 10
65×50 180 7 12 10 10
80×50 180 7 12 10 10
80×65 180 7 12 10 10
100×50 180 7 12 10 10
100×65 180 7 12 10 10
100×80 180 8 14 12 10
125×65 200 8 14 12 10
125×80 200 8 14 12 10
125×100 200 10 20 12 10
150×50 200 10 20 12 10
150×65 200 10 20 12 10
150×80 200 10 20 12 10
150×100 200 10 20 12 10
150×125 200 12 20 14 10
200×80 200 12 20 14 10
200×100 200 12 20 14 10
200×125 200 12 20 14 10
200×150 200 12 20 14 10
250×125 220 12 20 14 10
250×150 220 12 20 14 10
250×200 220 12 20 20 10
300×125 220 14 22 20 10
300×150 220 14 22 20 10
300×200 220 14 22 20 10
300×250 220 14 22 20 10
350×150 240 14 22 20 10
350×200 240 14 22 20 10
350×250 240 14 22 20 10
350×300 240 14 22 20 10
400×200 240 14 22 20 10
400×250 240 14 22 20 10
400×300 240 14 22 20 10
400×350 240 14 22 20 10
450×300 240 14 22 20 10
450×350 240 14 22 20 10
450×400 240 14 22 20 10
500×350 240 14 22 20 10
500×400 240 14 22 20 10
500×450 240 14 22 20 10
